Изучаем морской компас: от теории к практике на яхте

Что такое морской компас

Морской компас — это главный навигационный прибор на любом судне, обеспечивающий определение направления движения относительно магнитного поля Земли. Современные морские модели отличаются повышенной точностью, стабильностью показаний в условиях качки и специальной конструкцией для установки на яхтах и кораблях. Даже в эпоху GPS-систем морской компас остается незаменимым элементом навигационного оборудования, служа надежным резервным инструментом для определения курса.

Устройство и принцип работы

Основные элементы

Современный морской компас состоит из следующих ключевых компонентов:

Картушка — основной элемент с нанесенной градуировкой от 0° до 360°. На ней размещены магнитные элементы, ориентирующиеся по магнитному полю Земли. Картушка изготавливается из легких материалов и покрывается люминофором для работы в темноте.

Котелок — герметичный корпус, заполненный жидкостью (обычно это смесь воды и спирта). Жидкость выполняет две функции: гасит колебания картушки при качке и снижает ее вес за счет выталкивающей силы.

Карданов подвес — система шарниров, обеспечивающая горизонтальное положение компаса независимо от наклонов судна. Качественный подвес позволяет компасу сохранять работоспособность при крене до 30-40 градусов.

Пеленгатор — подвижное устройство с визирными приспособлениями для снятия точных пеленгов на береговые ориентиры или небесные тела.

Принцип магнитной навигации

Работа морского компаса основана на взаимодействии с магнитным полем Земли. Наша планета представляет собой гигантский магнит, магнитные полюса которого не совпадают с географическими. Магнитная стрелка компаса всегда стремится занять положение вдоль силовых линий магнитного поля, указывая направление на магнитный северный полюс.

Важно понимать разницу между истинным и магнитным севером. Угол между этими направлениями называется магнитным склонением и для каждой точки земной поверхности имеет определенную величину, которая указывается на морских картах.

Особенности морских компасов

В отличие от туристических моделей, морские компасы имеют принципиальные конструктивные особенности. Они оснащаются специальным подвесом (Карданов подвес), который обеспечивает горизонтальное положение картушки даже при значительной качке судна. Крупный масштаб градуировки и встроенные пеленгаторы позволяют снимать точные пеленги на береговые ориентиры.

Морские компасы предназначены для непрерывной работы в агрессивной морской среде, поэтому их корпуса герметичны и устойчивы к коррозии. Картушки покрываются люминофором для работы в условиях плохой освещенности.

История развития морского компаса

Первые компасы появились в древнем Китае около XI века, где намагниченная игла плавала в воде. В европейском мореплавании компас начал использоваться в XII веке, революционизировав навигацию и открыв эпоху великих географических открытий.

Существенным шагом в развитии стало изобретение сухого компаса в XVI веке, где стрелка крепилась на острие без использования жидкости. Позднее появились жидкостные компасы, заполненные спиртом или специальными растворами для гашения колебаний картушки.

В XIX веке были разработаны методы компенсации девиации — отклонения компаса под влиянием металлических частей судна. Это позволило значительно повысить точность навигации на железных кораблях.

Типы морских компасов

Магнитные компасы

Сухие компасы — классический тип, где картушка вращается на острие в воздушной среде. Преимущества: простота конструкции и обслуживания, долговечность. Недостатки: сильные колебания при качке, необходимость частой юстировки.

Жидкостные компасы — современный стандарт для яхт и катеров. Картушка помещена в жидкость, что обеспечивает плавность движений и быстрое успокоение после поворотов. Такие компасы менее чувствительны к вибрации и качке, что критически важно для морской навигации.

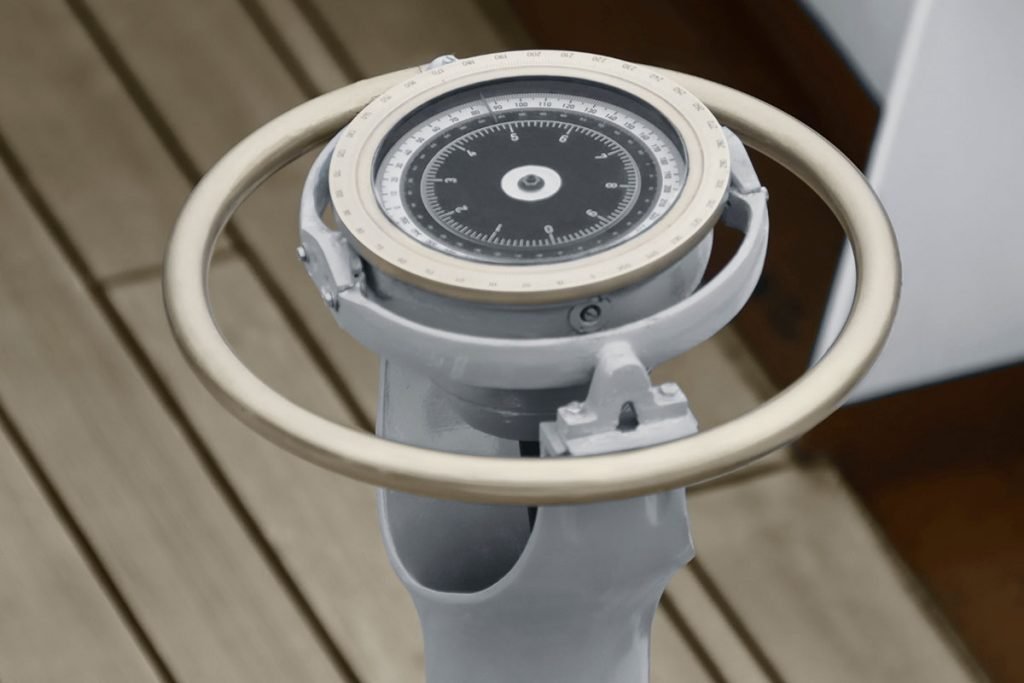

Гирокомпасы

Гирокомпас основан на принципе гироскопа и указывает направление на истинный (географический) северный полюс, что обеспечивает высокую точность без влияния магнитного склонения и девиации. Однако из-за высокой стоимости и сложности обслуживания используется преимущественно на крупных коммерческих судах и больших экспедиционных яхтах.

Электронные компасы

Современные электронные компасы используют магниторезистивные или флюксгейтные датчики. Они интегрируются с GPS-системами и автопилотами, обеспечивая цифровое отображение курса и автоматическую компенсацию. Популярные модели включают функции записи треков и интеграции с картплоттерами.

Установка и регулировка на судне

Выбор места установки

Правильное размещение морского компаса критически важно для точной навигации. Компас должен устанавливаться:

• На расстоянии не менее 1 метра от железных предметов, двигателей и электронного оборудования
• В месте, защищенном от прямых солнечных лучей и атмосферных осадков
• На высоте, удобной для снятия пеленгов (обычно 0,9-1,1 м от палубы)
• В центральной части судна, где влияние крена и дифферента минимально

Компенсация девиации

Девиация — это отклонение показаний компаса от магнитного меридиана под влиянием железных частей судна. Процедура компенсации включает:

1. Определение девиации на различных курсах путем сравнения с эталонным пеленгом
2. Установка корректоров — небольших магнитов, нейтрализующих влияние судовых магнитных полей
3. Составление таблицы остаточной девиации для точной навигации

Компенсацию должен проводить специалист с соответствующей квалификацией. Процедуру рекомендуется повторять ежегодно или после установки нового оборудования на яхту.

Учет магнитного склонения

При работе с морскими картами необходимо учитывать магнитное склонение — угол между географическим и магнитным меридианами. Склонение указывается на картах и изменяется в зависимости от географического положения и времени.

Формула перевода: Истинный курс = Компасный курс ± Магнитное склонение ± Девиация

Применение в современной навигации

Роль в эпоху цифровых технологий

Несмотря на широкое распространение GPS-навигации, морской компас остается обязательным элементом оборудования любого судна. Международная конвенция SOLAS требует наличия магнитного компаса на всех коммерческих судах как основного или резервного навигационного инструмента.

Автономность работы компаса особенно ценна в критических ситуациях: при отказе электронных систем, разряде аккумуляторов или в районах с плохим GPS-покрытием. В таких условиях традиционный магнитный компас может стать единственным надежным источником навигационной информации.

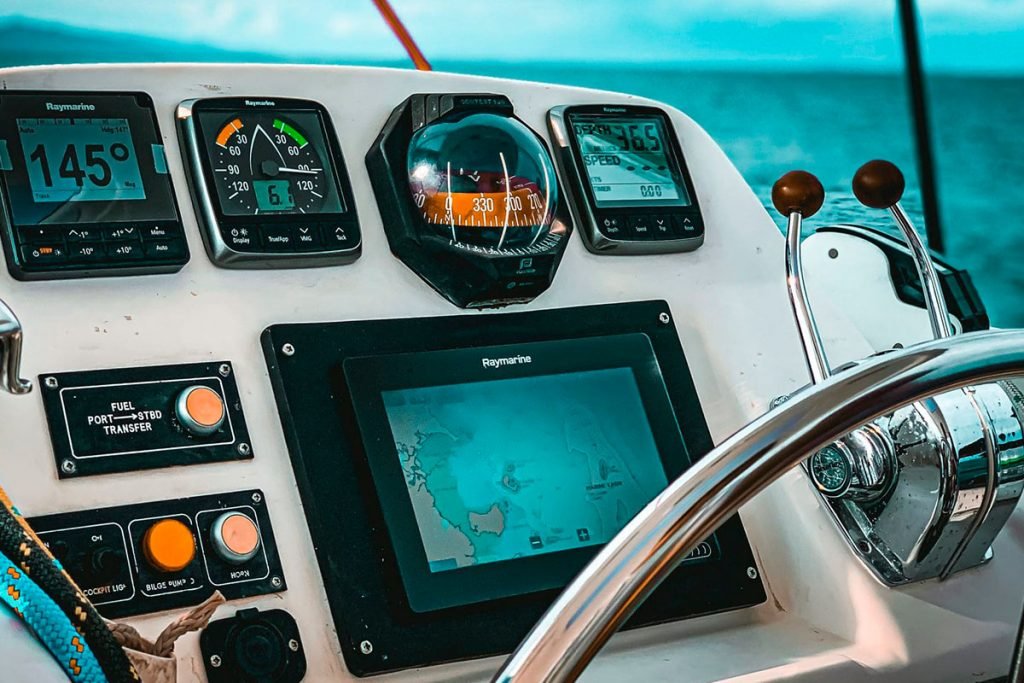

Интеграция с современными системами

Современные морские компасы успешно интегрируются с цифровым оборудованием:

• Автоматически корректируют магнитные курсы на истинные
• Отображают на картплоттере точную ориентацию судна
• Используют функции автопилота для удержания заданного курса
• Записывают треки с привязкой к направлениям движения

Значение для яхтинга

Для яхтсменов компас остается основой классической навигации. Умение работать с компасом развивает навыки морской ориентации и понимание принципов мореходства. Многие опытные капитаны предпочитают проверять показания электронных систем по компасу, особенно при плавании в незнакомых водах.

Морской компас — практические советы по использованию

Снятие пеленгов

Правильная техника снятия пеленга — основа точной навигации:

1. Подготовка: убедитесь, что компас установлен горизонтально и показания стабильны
2. Визирование: используйте пеленгатор или встроенные визиры для точного наведения на объект
3. Отсчет: снимайте показания в момент наименьшей качки судна
4. Запись: немедленно записывайте пеленг с указанием времени наблюдения

Прокладка курса

При прокладке курса на карте учитывайте:

• Магнитное склонение района плавания
• Остаточную девиацию компаса
• Влияние ветра и течения на фактический путь судна
• Особенности местной навигации (створы, секторы маяков)

Обслуживание компаса

Ежедневные проверки:

• Контроль заполнения котелка жидкостью
• Проверка отсутствия пузырьков воздуха
• Контроль свободного вращения картушки
• Очистка стекла и корпуса от соляных отложений

Периодическое обслуживание:

• Проверка крепления и герметичности
• Контроль работы подсвета и пеленгатора
• Ежегодная поверка точности показаний

Зимнее хранение:

• Хранение в теплом помещении при температуре выше 0°С
• Избегание резких температурных перепадов
• Защита от механических воздействий

Морской компас — часто задаваемые вопросы

Какая точность современных морских компасов?
Качественные морские компасы обеспечивают точность ±1-2° при правильной установке и компенсации девиации. Профессиональные модели достигают точности ±0,5°.

Влияет ли температура на работу компаса?
Да, температурные изменения могут влиять на точность показаний. Современные компасы имеют температурную компенсацию в диапазоне от -20°С до +60°С.

Можно ли устанавливать компас рядом с электронными приборами?
Рекомендуется минимальное расстояние 1 метр от радиостанций, эхолотов и других электронных устройств. Мощные магниты динамиков могут вызывать значительную девиацию.

Как часто нужно проверять девиацию компаса?
Девиацию следует проверять ежегодно, а также после установки нового оборудования, переоборудования яхты или замены двигателя.

Какой компас лучше выбрать для яхты длиной 10 метров?
Для яхт такого размера оптимальны жидкостные компасы диаметром 100-127 мм от проверенных производителей (Plastimo, Ritchie, Silva) с подсветкой и встроенным пеленгатором.

Можно ли отремонтировать компас самостоятельно?
Мелкий ремонт (замена лампочки, чистка стекла) возможен самостоятельно. Серьезные поломки (нарушение герметичности, повреждение картушки) требуют обращения к специалистам.

Нужен ли компас при наличии GPS?
Обязательно. Компас работает автономно, не требует электропитания и служит надежным резервом при отказе электронных систем. Кроме того, он незаменим для классической морской навигации.

Заключение

Морской компас остается фундаментальным инструментом навигации, сочетающим многовековые традиции мореходства с современными технологиями. Правильный выбор, установка и использование компаса обеспечивают безопасность плавания и повышают навыки морской ориентации.

Современному яхтсмену важно не только иметь качественный компас, но и уметь им пользоваться. Освоение классических навигационных методов делает морехода по-настоящему независимым от электронных систем и готовым к любым условиям плавания.

Инвестиция в хороший морской компас — это инвестиция в безопасность и удовольствие от яхтинга на долгие годы вперед.
