РедакцияКак выбрать анемометр для яхты: типы приборов, критерии выбора, топ-5 моделей 2025. Установка, калибровка и обслуживание морских анемометров.
Источник изображения: dla.mil
Анемометр — это навигационный прибор для измерения скорости и направления ветра, без которого невозможно представить современное яхтенное плавание. Правильный выбор и грамотная установка анемометра обеспечивают безопасность экипажа, повышают эффективность парусного вооружения и позволяют точно планировать маршрут с учетом метеоусловий.
Анемометр представляет собой метеорологический прибор, предназначенный для измерения параметров воздушного потока. В морском применении он становится одним из ключевых навигационных инструментов, определяющих тактику плавания и обеспечивающих безопасность судна.
Современные морские анемометры работают по нескольким принципам. Механические модели используют вращение чашечек или пропеллера под воздействием ветрового потока. Скорость вращения прямо пропорциональна силе ветра и преобразуется в электрический сигнал через магнитные датчики.
Электронные анемометры применяют ультразвуковой или лазерный принцип измерения. Ультразвуковые модели определяют скорость ветра по времени прохождения звуковых импульсов между датчиками. Лазерные приборы анализируют доплеровское смещение частоты отраженного лазерного луча от частиц в воздушном потоке.
Датчик направления (флюгер) обычно совмещен с измерителем скорости и показывает откуда дует ветер относительно диаметральной плоскости судна.
Знание параметров ветра позволяет яхтсмену принимать обоснованные решения о настройке парусов, определении курса и планировании маневров. В парусном спорте точные показания анемометра определяют тактику гонки и влияют на конечный результат.
Для крейсерских яхт анемометр помогает оценить безопасность выхода в море и выбрать оптимальную конфигурацию парусного вооружения. Моторные суда также используют анемометры для планирования маршрута с учетом встречного или попутного ветра, что влияет на расход топлива и время перехода.
Анемометр является важным элементом системы безопасности судна. Прибор позволяет оперативно отслеживать изменения силы и направления ветра, в том числе резкое усиление при прохождении шквала или наступлении штормовой погоды
Некоторые современные анемометры оснащены системой сигнализации, подающей звуковой или визуальный сигнал при превышении заданных пороговых значений скорости ветра. Это позволяет экипажу заблаговременно принять меры — зарифить паруса или найти укрытие.
Морские анемометры классифицируются по принципу действия, способу передачи данных и степени интеграции с другим навигационным оборудованием. Каждый тип имеет свои преимущества и области применения.

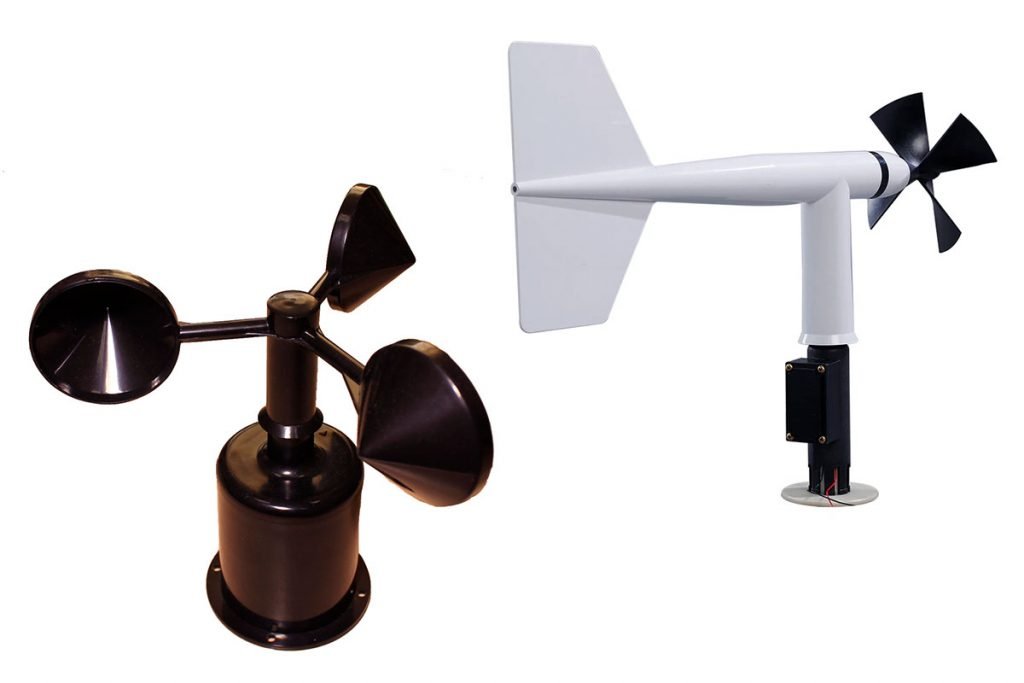

Чашечные анемометры используют три или четыре полусферические чашки, закрепленные на вертикальной оси. Ветер вращает чашки, а скорость вращения пропорциональна силе ветрового потока. Преимущества: простота конструкции, надежность, низкая стоимость. Недостатки: инерционность, погрешность при порывистом ветре, требует регулярного обслуживания подшипников.
Пропеллерные модели оснащены горизонтально расположенным винтом, который вращается под действием ветра. Направление ветра определяется положением флюгера, на котором закреплен пропеллер. Такие анемометры более точны при слабом ветре и быстрее реагируют на изменения.
Механические приборы остаются популярными благодаря автономности работы и визуальной наглядности. Опытные яхтсмены могут оценить силу ветра даже по скорости вращения чашек без считывания показаний дисплея.
Ультразвуковые анемометры не имеют движущихся частей, что обеспечивает высокую надежность и точность измерений. Принцип работы основан на измерении времени прохождения ультразвуковых импульсов между парами датчиков. Скорость и направление ветра определяются по разности времени распространения звука в разных направлениях.
Преимущества ультразвуковых моделей: высокая точность (±1-2%), отсутствие инерции, работа в широком диапазоне температур (-40…+70°C), низкое энергопотребление. Недостатки: высокая стоимость, чувствительность к загрязнениям датчиков.
Лазерные анемометры применяются реже из-за высокой стоимости и сложности конструкции. Они обеспечивают максимальную точность измерений, но требуют специального обслуживания и защиты оптических элементов от морской среды.
Беспроводные анемометры передают данные на дисплей по радиоканалу, что упрощает установку и исключает прокладку кабелей от мачты до рубки. Современные модели используют протоколы Wi-Fi, Bluetooth или специализированные морские стандарты передачи данных.
Дальность передачи обычно составляет 30-100 метров, что достаточно для большинства яхт. Датчик питается от встроенных батарей или солнечной панели, что обеспечивает автономную работу до 2-3 лет.
Беспроводные системы особенно удобны при модернизации существующего оборудования или на судах с композитными мачтами, где прокладка кабелей затруднена.
Многофункциональные дисплеи (МФД) ведущих производителей морской электроники поддерживают подключение анемометров через стандартную сеть NMEA 2000 или SeaTalk. Это позволяет отображать данные о ветре совместно с картографической информацией, данными GPS и других датчиков.
Интеграция обеспечивает расширенные возможности: расчет истинного ветра с учетом скорости судна, наложение векторов ветра на электронную карту, анализ исторических данных, настройку сигнализации. Такие системы стали стандартом для современных крейсерских и гоночных яхт.
Выбор анемометра зависит от типа судна, условий эксплуатации, бюджета и требований к функциональности. Необходимо учитывать совместимость с существующим оборудованием и возможности модернизации в будущем.
Для небольших парусных яхт (до 10 метров) достаточно простого механического анемометра с цифровым дисплеем. Такие приборы надежны, недороги и обеспечивают необходимую информацию о ветре для безопасного прибрежного плавания.
Крейсерские яхты средних размеров (10-15 метров) требуют более функциональных приборов с цифровой индикацией. Рекомендуются электронные модели с беспроводным датчиком (для простоты установки) или проводным подключением (для максимальной надежности), интегрированные в навигационную систему через сеть NMEA 2000.
Большие яхты (свыше 15 метров) Нуждаются в профессиональных системах с полной интеграцией в бортовую электронику, расширенными функциями мониторинга и возможностью дублирования датчиков. Устанавливаются модели профессионального класса от ведущих производителей с подключением к центральной навигационной системе через NMEA 2000.
Прибрежное плавание в защищенных водах позволяет использовать более простые модели анемометров. Важна точность измерения при слабом ветре (2-5 узлов) и надежность в условиях частых маневров.
Морское плавание требует приборов с расширенным диапазоном измерений (до 100-150 узлов) и повышенной защитой от соленой воды. Критична надежность в штормовых условиях и возможность быстрого обслуживания в море.
Гоночные яхты нуждаются в максимальной точности и быстродействии анемометра. Погрешность в 1-2 узла может повлиять на результат регаты. Важны функции расчета истинного ветра и интеграция с тактическим программным обеспечением.
Базовые механические анемометры стоят в среднем от 5 000 до 20 000 рублей. Они обеспечивают основную функциональность измерения скорости и направления ветра, подходят для начинающих яхтсменов и небольших судов.
Электронные модели среднего класса с беспроводной передачей данных обойдутся в 40 000-70 000 рублей. Они предлагают расширенные возможности: цифровые дисплеи, сигнализацию, память максимальных значений, интеграцию с простыми МФД.
Профессиональные ультразвуковые системы стоят от 80 000 до 200 000 рублей. Такие приборы обеспечивают максимальную точность, надежность и функциональность, необходимые для серьезного морского плавания и парусного спорта.
При наличии на судне МФД или навигационной системы важно обеспечить совместимость протоколов передачи данных. Стандарт NMEA 0183 поддерживается большинством приборов, но современный NMEA 2000 обеспечивает больше возможностей.
Производители морской электроники часто используют собственные протоколы: Raymarine SeaTalk, Garmin Marine Network, B&G Fast Network. При выборе анемометра стоит отдать предпочтение приборам того же производителя, что и основная навигационная система.
Возможность модернизации системы в будущем также важна. Выбирайте анемометры с открытыми стандартами передачи данных и возможностью подключения дополнительных датчиков.
Правильная установка анемометра критически важна для получения точных показаний. Неправильное размещение может привести к значительным погрешностям измерений и ложным срабатываниям сигнализации.
Идеальное место для анемометра — топ мачты, где воздушный поток наименее искажен корпусом судна и такелажем. На парусных яхтах датчик устанавливается выше всех парусов, обычно на специальном кронштейне на топе мачты.
Для моторных судов подходит установка на надстройке или специальной мачте на максимальной высоте. Важно избегать размещения в зоне турбулентности от дымовых труб, антенн или других препятствий.
Минимальная высота установки должна составлять 3-4 метра над палубой для исключения влияния пограничного слоя. На больших судах рекомендуется высота 6-8 метров.
Крепление анемометра должно обеспечивать жесткое соединение с мачтой без вибраций. Стандартное крепление — через резьбовое соединение в топ мачты или специальный адаптер.
Для алюминиевых мачт используются стандартные переходники с резьбой M14 или M16. Композитные мачты требуют специальных креплений, часто изготавливаемых по индивидуальному заказу.
Кабель датчика прокладывается внутри мачты или по наружной поверхности в защитном рукаве. При наружной прокладке важно обеспечить надежное крепление кабеля через каждые 50-70 см для предотвращения повреждений от вибрации.
Беспроводные модели упрощают установку, но требуют качественного крепления датчика и защиты от попадания воды в отсек с электроникой.
Проводные анемометры подключаются к МФД или специализированному дисплею через стандартные морские разъемы. Важно использовать влагозащищенные соединения и качественный морской кабель.
При подключении к сети NMEA 2000 необходимо соблюдать полярность и использовать терминаторы сети. Неправильное подключение может привести к сбоям всей навигационной системы.
Питание датчика обычно осуществляется по тому же кабелю, что и передача данных. Напряжение питания составляет 12 или 24 В постоянного тока в зависимости от модели прибора.
После установки анемометр требует калибровки для компенсации влияния конструктивных особенностей судна. Калибровка выполняется на ходу при разных курсах относительно ветра.
Процедура калибровки включает движение судна циркуляцией при постоянном ветре с записью показаний анемометра на всех курсах. По результатам измерений вычисляются поправки для каждого направления.
Большинство современных МФД имеют встроенные мастера калибровки, автоматически выполняющие необходимые вычисления. Ручная калибровка требует специальных знаний и опыта.
Регулярная проверка калибровки рекомендуется не реже одного раза в сезон, особенно после замены или перестановки парусов, влияющих на аэродинамику судна.
Правильная интерпретация показаний анемометра требует понимания различий между истинным и вымпельным ветром, влияния скорости судна и особенностей измерений в морских условиях.
Анемометр на движущемся судне измеряет вымпельный ветер — векторную сумму истинного ветра и курсового ветра (создаваемого движением судна). При движении навстречу ветру вымпельная скорость увеличивается, при движении по ветру — уменьшается.
Истинный ветер — это ветер относительно неподвижной точки на поверхности Земли. Именно истинный ветер указывается в метеорологических сводках и используется для планирования перехода.
Современные навигационные системы автоматически вычисляют истинный ветер по показаниям анемометра и данным GPS о скорости и курсе судна. Эта информация критически важна для парусных яхт при выборе оптимального курса.
Направление ветра также различается: вымпельное направление измеряется относительно носа судна, истинное — относительно магнитного или истинного севера.
В морской практике скорость ветра традиционно измеряется в узлах (knots). Один узел равен 1 морской миле в час или 1,852 км/ч, или 0,514 м/с.
Метеорологические службы часто используют метры в секунду (м/с), что может вызывать путаницу. Для перевода: скорость в узлах = скорость в м/с × 1,94.
Некоторые анемометры позволяют переключать единицы измерения в настройках. Важно согласовать единицы во всех приборах навигационной системы для исключения ошибок.
Регулярное обслуживание анемометра продлевает срок службы прибора и обеспечивает точность измерений. Морская среда агрессивна для электронного оборудования, поэтому профилактика особенно важна.
Солевые отложения на датчиках снижают точность измерений и могут вызывать коррозию. Рекомендуется промывка пресной водой после каждого выхода в море, особенно при плавании в соленой воде.
Механические анемометры требуют очистки подшипников и смазки движущихся частей специальными морскими смазками. Частота обслуживания зависит от интенсивности использования: от одного раза в месяц при активном плавании до одного раза в сезон для яхт выходного дня.
Ультразвуковые датчики очищаются мягкой щеткой или тканью с деликатными моющими средствами. Нельзя использовать абразивные материалы или растворители, которые могут повредить защитное покрытие.
Точность анемометра проверяется сравнением с эталонным прибором или данными метеостанций. При постоянных отклонениях требуется калибровка или замена датчика.
Простой способ проверки — сравнение показаний при стоянке на якоре с данными ближайшей метеостанции. Различия до 10% считаются нормальными с учетом местных особенностей ветрового потока.
При механических анемометрах проверяется свобода вращения чашек или пропеллера. Заедание подшипников приводит к занижению показаний при слабом ветре.
Беспроводные анемометры требуют периодической замены батарей. Срок службы литиевых элементов составляет 1-3 года в зависимости от частоты передачи данных и температурных условий.
Рекомендуется замена батарей в начале сезона независимо от остаточного заряда. Разрядка батареи в море может оставить экипаж без важной информации о ветре.
Модели с солнечными батареями менее требовательны к обслуживанию, но требуют периодической очистки фотоэлементов от загрязнений.
При постановке яхты на зимнюю стоянку анемометр рекомендуется снимать для предотвращения повреждений от обледенения и ветровых нагрузок. Хранение в сухом помещении при положительной температуре продлевает срок службы электронных компонентов.
Механические анемометры перед хранением промываются, высушиваются и смазываются консервирующими составами. Батареи из беспроводных моделей извлекаются для предотвращения протечки электролита.
Перед установкой после зимнего хранения рекомендуется проверка работоспособности и при необходимости калибровка прибора.
Рейтинг составлен на основе отзывов яхтсменов, технических характеристик и соотношения цена-качество.

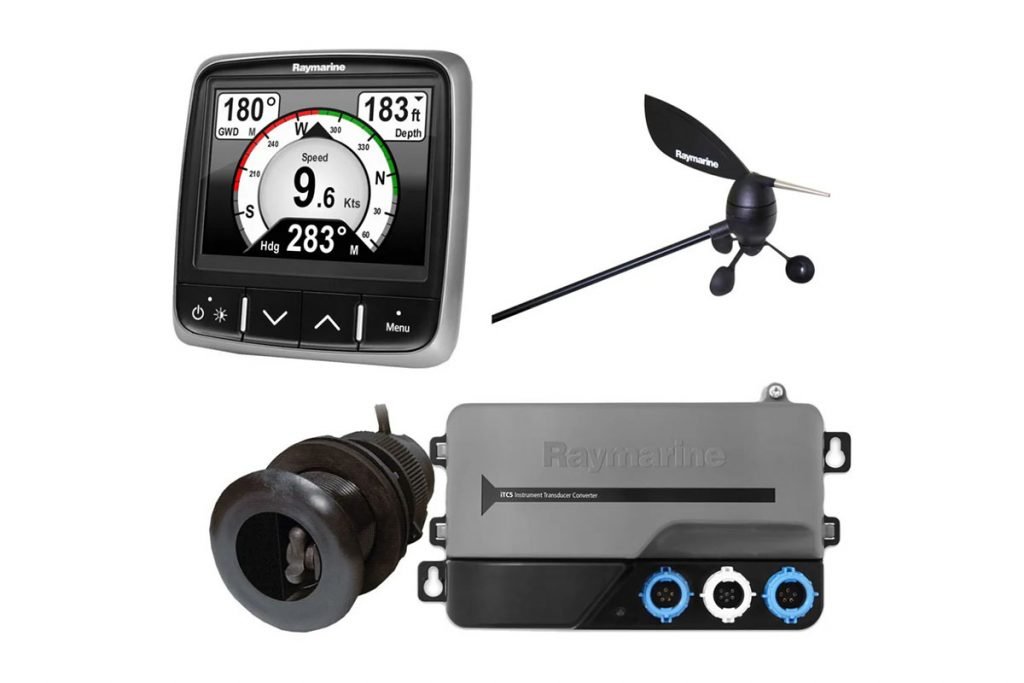

Комплексная система морских приборов с многофункциональным цветным дисплеем от ведущего производителя навигационного оборудования. Включает прибор i70s, датчики ветра, глубины и скорости, а также все необходимые кабели и конвертеры.
Характеристики:
В комплекте: прибор i70s, датчик ветра с 30м кабеля, датчик глубины/скорости DST800, конвертер iTC-5, кабели и терминаторы.
Преимущества: Полная система «в коробке», интеграция с экосистемой Raymarine, яркий цветной дисплей, интерфейс LightHouse.
Недостатки: Высокая стоимость комплекта, требует прокладки кабелей, механические датчики нуждаются в обслуживании.

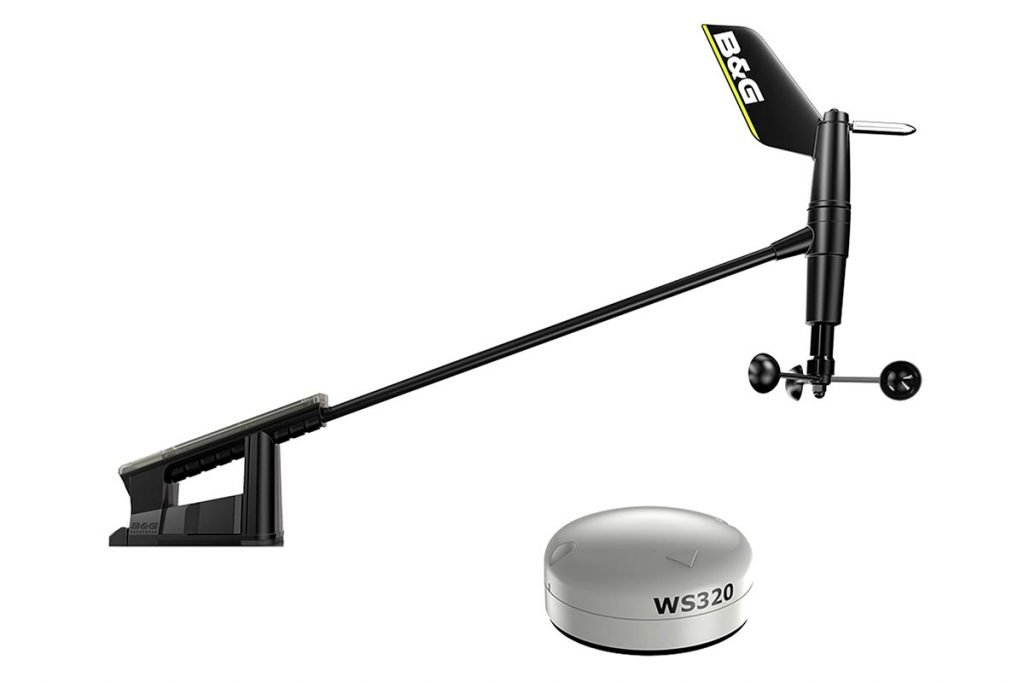

Комплексная беспроводная система измерения ветра, разработанная специально для парусного спорта. Включает датчик, дисплей и все необходимые крепления для быстрой установки.
Характеристики:
Преимущества: Полный комплект для установки, специализация на парусном спорте, качественный дисплей.
Недостатки: Относительно высокое энергопотребление, специфичный протокол передачи данных.

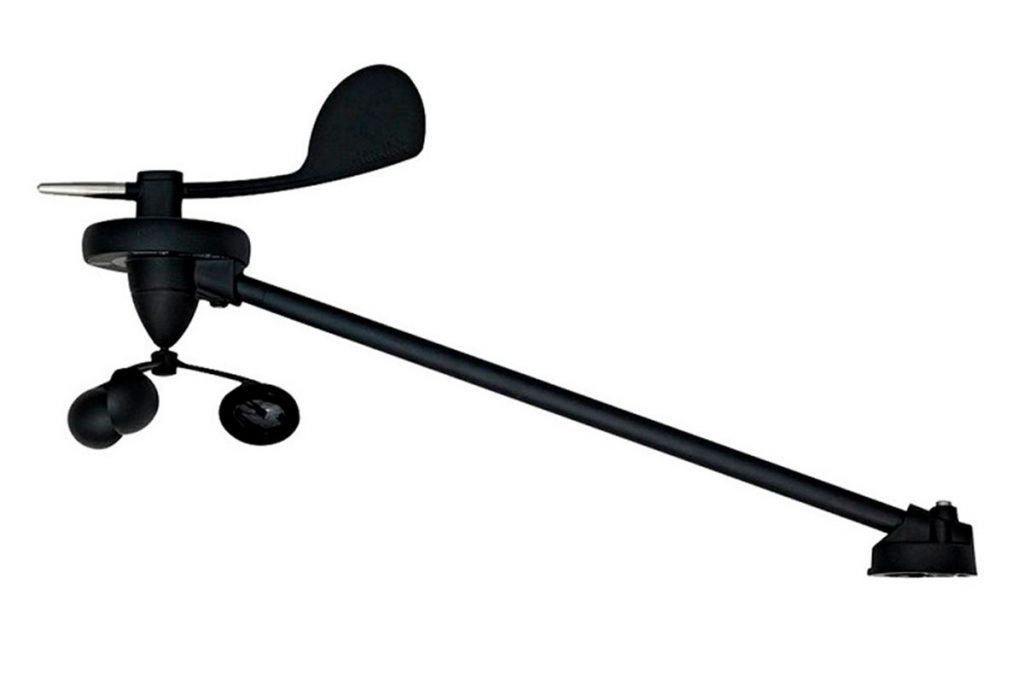

Беспроводной анемометр с солнечной батареей, обеспечивающий автономную работу без подключения к бортовой сети. Использует механический принцип с беспроводной передачей данных.
Характеристики:
Преимущества: Беспроводная установка, автономное питание, совместимость с МФД Garmin серий 74xx/84xx.
Недостатки: Ограниченная дальность передачи на мачтах выше 15 метров, проблемы с надежностью связи, зависимость от солнечного света.
Профессиональный беспроводной анемометр от Raymarine, разработанный для серьезного парусного спорта. Используется на яхтах America’s Cup и Olympic sailing, обеспечивая максимальную точность и надежность.
Характеристики:
Преимущества: Профессиональное качество Raymarine, проверенная надежность 15+ лет, интеграция с премиум-системами, используется в профессиональном парусном спорте.
Недостатки: Ограниченная дальность на высоких мачтах, требует совместимый дисплей Micronet или адаптер для NMEA 2000.

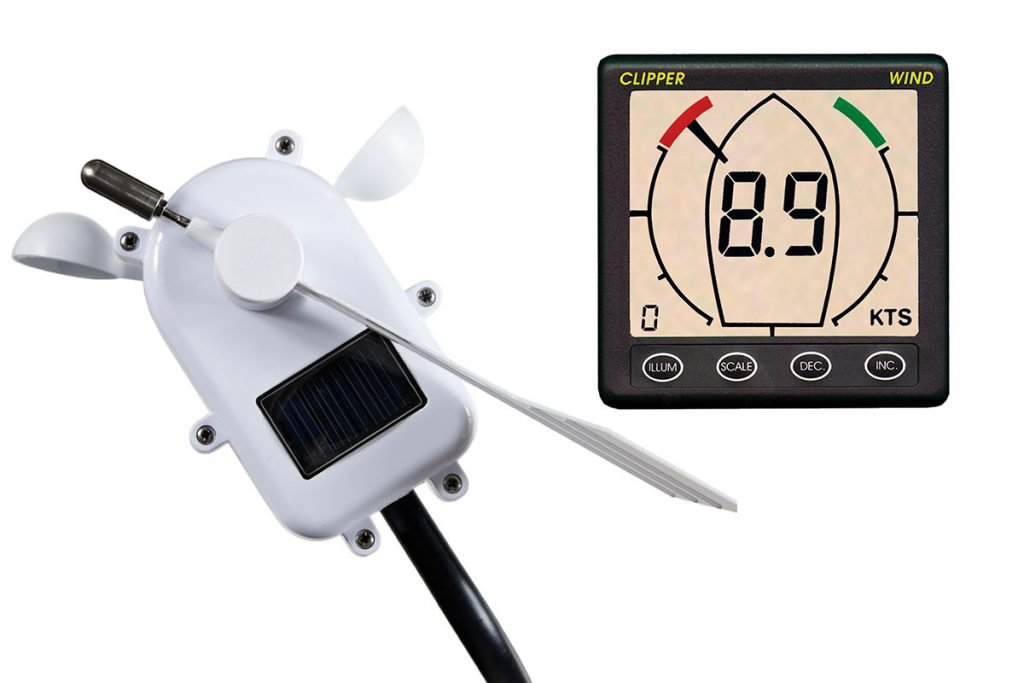

Беспроводная система измерения ветра от известного британского производителя морских приборов. Отличается надежностью, простотой установки и доступной ценой для небольших и средних яхт.
Характеристики:
Преимущества: Простая беспроводная установка, автономное питание датчика, большой и четкий дисплей, совместимость с NMEA 0183, британское качество.
Недостатки: Ограниченная интеграция с современными МФД, базовый функционал без расчета истинного ветра.
| Модель | Тип | Точность | Диапазон (узлы/км/ч) | Цена (руб.), примерная | Особенности |
| Raymarine i70s | Механический | ±3% | 0-100+ / 0-185+ | 85 000 | Цветной дисплей 4,1″, SeaTalk ng |
| B&G WS320 | Механический | ±3% | 0-100+ / 0-185+ | 90 000 | Для парусного спорта |
| B&G WS320 | Механический | ±3% | 0-100 / 0-185 | 65 000 | Беспроводной, солнечная батарея |
| Tacktick T120 | Механический | ±2% | 0-100 / 0-185 | 60 000 | Raymarine, профессиональный |
| NASA Clipper Wireless | Механический | ±3% | 0-99 / 0-183 | 55 000 | Беспроводной |
| Производитель МФД | Производитель МФД | Протокол | Особенности |
| Raymarine | i70s System Pack, Tacktick T120 | SeaTalk ng, NMEA 2000 | Полная интеграция экосистемы, расчет истинного ветра |
| B&G | WS320 Wireless Wind Pack | B&G Network, NMEA 2000 | Специализация на парусном спорте |
| Garmin | gWind Wireless 2 | Garmin Marine Network, NMEA 2000 | Совместимость с картплоттерами серий 74xx/84xx |
| Simrad | Любые через NMEA 2000 | SimNet, NMEA 2000 | Работа через IS42/IS20 дисплеи с адаптерами |
| NASA Marine | Clipper Wireless (через адаптер) | NMEA 0183 | Базовая совместимость, требует NMEA конвертер |
Определите тип вашего судна:
Оцените условия плавания:
Проверьте совместимость:
Этап 1: Подготовка
Этап 2: Установка датчика
Этап 3: Подключение
Этап 4: Настройка и калибровка
Что показывает анемометр на яхте?
Анемометр показывает скорость и направление ветра относительно судна (вымпельный ветер) или относительно земли (истинный ветер). Современные приборы автоматически вычисляют истинный ветер по данным GPS.
Какой анемометр выбрать для парусной яхты?
Для парусной яхты рекомендуется электронный анемометр с точностью не ниже ±3% и функцией расчета истинного ветра. Оптимальный выбор — модели с интеграцией с МФД.
Где устанавливать анемометр на катере?
На моторном катере анемометр устанавливается на максимально возможной высоте — на надстройке, специальной мачте или кронштейне. Важно избегать зон турбулентности от дымовых труб и других препятствий.
Сколько стоит хороший морской анемометр?
Качественный морской анемометр стоит от 40 000 до 90 000 рублей в зависимости от типа и функциональности. Базовые механические модели — до 30 000 руб., системы с дисплеями — 65 000 — 90 000 руб., профессиональные ультразвуковые системы (редкие в яхтинге) — от 150 000 руб.
Как калибровать анемометр после установки?
Калибровка выполняется на ходу при постоянном ветре. Судно циркулирует, при этом записываются показания на всех курсах. Современные МФД имеют автоматические мастера калибровки. Ручная калибровка требует специальных знаний.
Можно ли использовать бытовой анемометр на яхте?
Бытовые анемометры не предназначены для морских условий и не обеспечивают необходимой защиты от соленой воды и вибраций. Для безопасного плавания необходим специализированный морской анемометр.
Как часто нужно обслуживать анемометр?
Механические анемометры требуют обслуживания каждые 2-3 месяца активного использования. Ультразвуковые модели практически не нуждаются в обслуживании, достаточно периодической очистки от солевых отложений.
Что делать, если анемометр показывает неточные данные?
Сначала проверьте чистоту датчика и свободу вращения механических частей. Затем сравните показания с данными метеостанций. При постоянных отклонениях требуется калибровка или замена датчика.
Правильный выбор и грамотная эксплуатация анемометра повышают безопасность плавания и эффективность использования ветра. Инвестиции в качественный прибор окупаются удобством навигации и уверенностью в получаемых данных. Современные анемометры стали неотъемлемой частью навигационного оборудования любого серьезного судна, обеспечивая экипаж критически важной информацией о ветровых условиях.
В статье указана примерная средняя стоимость приборов на российском рынке по данным поисковых систем на 01 октября 2025 года.
