РедакцияКак поднять лодку на высоту восьмиэтажного дома за 15 минут и почти без энергии? Фолкеркское колесо в Шотландии делает это каждый день уже более 20 лет.
Источник изображения: divisare.com
Представьте: ваша лодка медленно заплывает в огромное стальное корыто с водой, массивная конструкция весом больше тысячи тонн начинает поворачиваться — и через пятнадцать минут вы оказываетесь на высоте восьмиэтажного дома. Без насосов, без слива воды, почти без энергии. Именно так работает Фолкеркское колесо — вращающийся судоподъёмник в Шотландии, единственное сооружение такого типа в мире. Построенное в 2002 году, чтобы воссоединить два канала после 35-летней разлуки, оно поднимает суда на 24 метра, тратя энергии не больше, чем восемь раз вскипятить чайник.
До его появления инженеры рассматривали десятки вариантов: традиционную шлюзовую лестницу, наклонный судовой подъёмник, даже фуникулёр для лодок. Остановились на том, чего мир ещё не видел — вращающемся колесе с двумя гондолами.

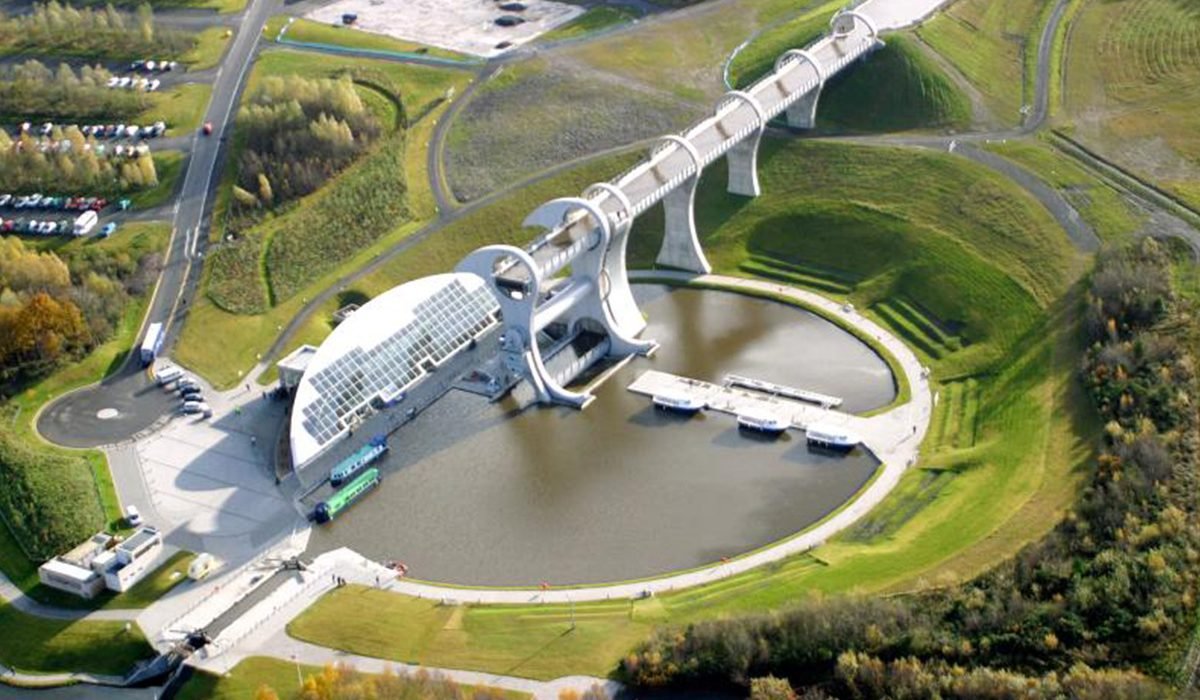

Сооружение расположено в городе Фолкерк в центральной части Шотландии и с момента открытия стало одной из самых узнаваемых инженерных достопримечательностей Великобритании.
В отличие от традиционного шлюза, который задерживает судно в камере с водой и поднимает его постепенно, заполняя или сливая воду, Фолкеркское колесо работает по принципу качелей: две гондолы, подвешенные на противоположных концах конструкции, вращаются вокруг центральной оси. Одна поднимается, другая опускается — и на весь манёвр уходит четверть часа.
В XIX веке сеть каналов была главной транспортной артерией Шотландии. Канал Форт-Клайд, проложенный в 1790 году, соединял Глазго с Эдинбургом через побережья двух морей. Канал Юнион, открытый в 1822 году, дотянулся до самой столицы. Вместе они образовывали судоходный коридор через весь центральный пояс страны.
Соединение двух каналов обеспечивали одиннадцать шлюзов на так называемой лестнице Фолкерка — сложной системе ступенчатых камер, которая поднимала суда на разницу уровней воды. Путь через все ступени занимал почти целый день.
В 1933 году лестница шлюзов была демонтирована как нерентабельная. Железные дороги и автомобильный транспорт к тому времени вытеснили каналы из грузооборота, и содержать сложную гидросистему не имело экономического смысла. Оба канала продолжили существование по отдельности, лишившись связи друг с другом.
Возрождение началось в конце 1990-х в рамках масштабного проекта «Тысячелетие» по восстановлению водных путей Шотландии. Правительство выделило 84,5 млн фунтов стерлингов на полную реновацию каналов. Главный вопрос оставался один: как вновь соединить два водных пути, если перепад высот составляет 24 метра, а строить традиционную шлюзовую лестницу снова — долго, дорого и неэффективно?
Архитекторы компании RMJM и инженеры Arup предложили принципиально новое решение — вращающееся колесо. Проект получил несколько международных наград ещё до завершения строительства. В мае 2002 года колесо официально открыла королева Елизавета II.

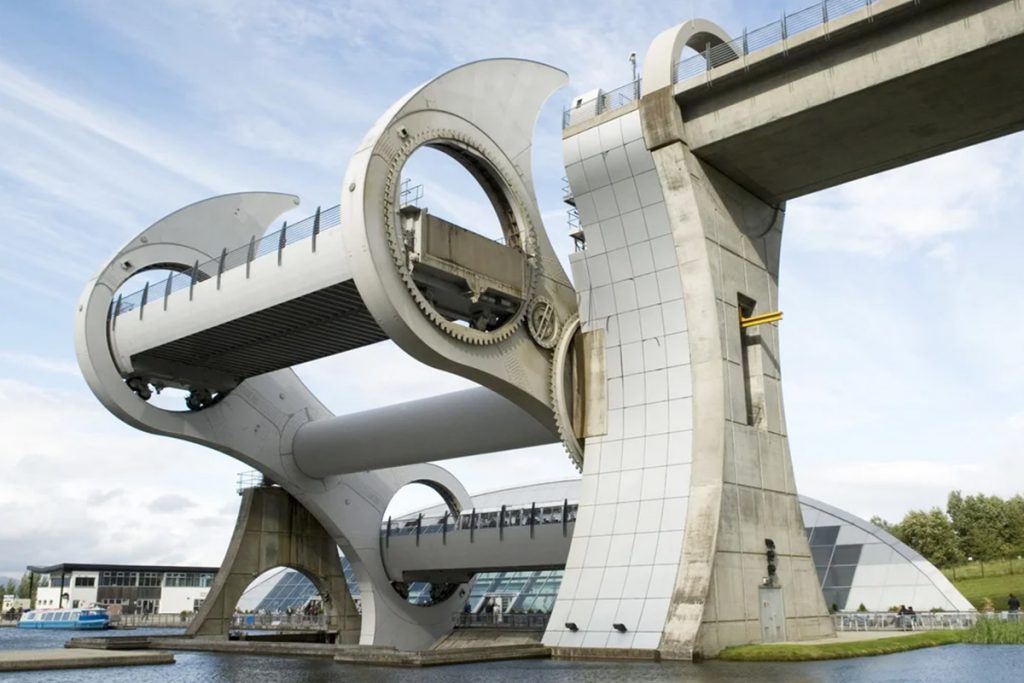

На первый взгляд конструкция напоминает гигантское колесо обозрения, у которого вместо кабинок — два огромных корыта с водой. Но механика здесь куда изящнее, чем кажется.

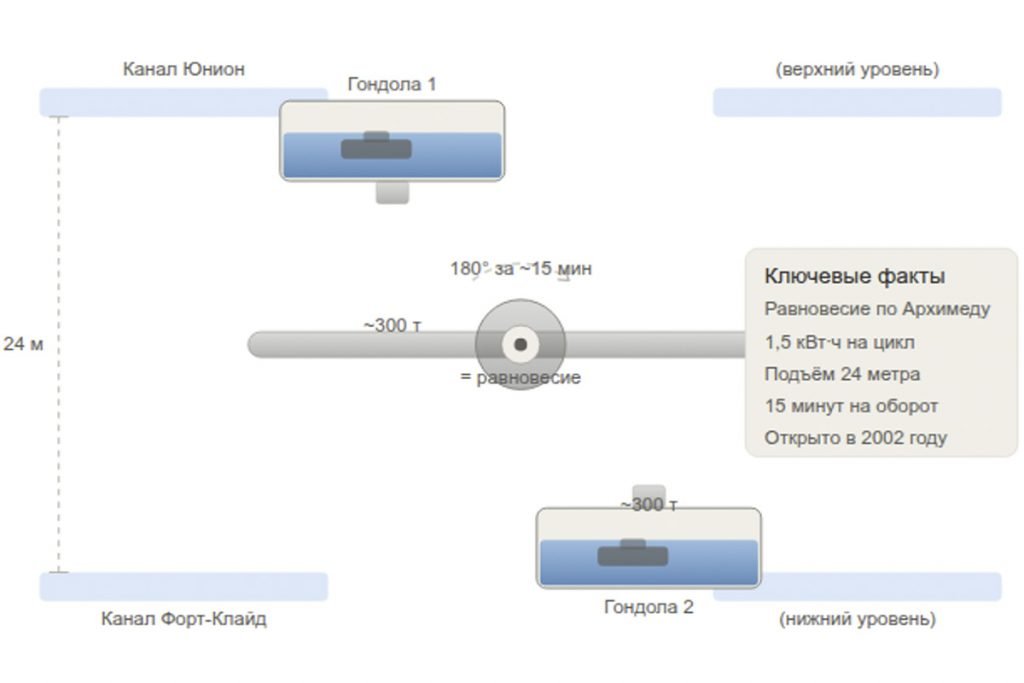

Всё сооружение состоит из двух основных элементов: центральной вращающейся оси и двух гондол — водяных резервуаров, в которых и перемещаются суда. Каждая гондола имеет длину около 30 метров и вмещает до восьми небольших лодок или две крупные баржи. Когда колесо поворачивается на 180°, верхняя гондола оказывается снизу, а нижняя — сверху. Судно, заплывшее снизу, без каких-либо усилий оказывается на 24 метра выше.
Здесь в дело вступает физика. Согласно закону Архимеда, тело, погружённое в жидкость, вытесняет объём воды, равный собственному объёму. Это означает: лодка весом 50 тонн, заплывая в гондолу, вытесняет ровно 50 тонн воды наружу. Суммарный вес гондолы при этом не меняется — вода выходит, лодка заходит, итоговая масса остаётся прежней.
Поскольку обе гондолы всегда наполнены одинаковым объёмом воды и весят примерно одинаково (~300 тонн каждая), они находятся в состоянии постоянного равновесия — как чаши весов с одинаковой нагрузкой. Чтобы повернуть уравновешенную систему, нужно преодолеть лишь силу трения, а не поднять многотонный груз с нуля.
На практике это выглядит так: восемь гидравлических моторов создают крутящий момент на центральной оси, и вся конструкция весом около 1 200 тонн плавно поворачивается за 15 минут. Именно так достигается феноменальная энергоэффективность сооружения.
Один полный оборот Фолкеркского колеса потребляет около 1,5 кВт·ч электроэнергии. Для сравнения: электрический чайник мощностью 2 кВт вскипятит воду примерно за 3 минуты, потратив 0,1 кВт·ч. То есть поднять несколько лодок на высоту восьмиэтажного дома стоит ровно столько же, сколько восемь раз вскипятить чайник.
Обычная система шлюзов для подъёма на ту же высоту потребовала бы слить и закачать сотни тысяч литров воды — а это огромные энергетические и водные ресурсы при каждом прохождении судна. Вращающееся колесо не сливает воду вовсе: она остаётся в гондолах и возвращается на место при следующем обороте.
Это не просто красивая цифра — это инженерный принцип, который стал образцом для проектировщиков водных путей по всему миру.
| Характеристика | Значение |
| Год открытия | 2002 |
| Высота подъёма судов | 24 метра |
| Высота конструкции | 35 метров |
| Вес каждой гондолы (с водой) | ~300 тонн |
| Общий вес конструкции | ~1 200 тонн |
| Потребление энергии на цикл | ~1,5 кВт·ч |
| Время одного оборота | ~15 минут |
| Вместимость гондолы | до 8 небольших судов или 2 крупные баржи |
| Соединяемые каналы | Форт-Клайд и Юнион |
| Стоимость строительства | 84,5 млн фунтов стерлингов |
| Авторы проекта | RMJM (архитекторы), Arup (инженеры) |
| Статус | Объект наследия Шотландии, туристическая достопримечательность |
Фолкеркское колесо расположено по адресу: Lime Rd, Tamfourhill, Falkirk FK1 4RS, Шотландия.
Из Эдинбурга: поезд до станции Falkirk Grahamston (около 30 минут), затем автобус или такси ~10 минут. На автомобиле — по трассе M9, выезд на Falkirk, около 40 минут от центра города.
Из Глазго: поезд до Falkirk High (около 25 минут) или Falkirk Grahamston. На автомобиле по M80 — примерно 35–40 минут.
Режим работы: колесо работает ежедневно с апреля по октябрь, в зимний сезон — по сокращённому расписанию. Рекомендуется проверять актуальное расписание на официальном сайте Scottish Canals.
Прогулка на лодке: главный аттракцион для туристов — 45-минутная поездка на небольшом судне через колесо и далее по каналу Юнион с видом на акведук Рохед. Билеты лучше бронировать заранее, особенно в летний сезон — очереди здесь не редкость.
Что ещё посмотреть рядом:
Вход на территорию комплекса и к смотровой площадке бесплатный. Плата взимается только за прогулку на лодке.
Для яхтсменов и владельцев маломерных судов колесо — это не просто достопримечательность, а функциональный элемент судоходной инфраструктуры. Оно входит в состав маршрута «Рог изобилия» (The Millennium Link) — трансшотландского водного пути длиной около 100 километров от Эдинбурга до Глазго.
Канал Форт-Клайд соединяет западное побережье с рекой Клайд, выходящей к Атлантике. Канал Юнион ведёт к Эдинбургу и бассейну Лимхаус у Северного моря. Пройти всю трассу на судне — значит пересечь всю центральную Шотландию от моря до моря, минуя несколько исторических городов.
Суда длиной до 20 метров и с осадкой до 1,5 метра могут проходить через колесо. Важный нюанс для тех, кто планирует навигацию по каналам Великобритании: мачты парусных яхт необходимо складывать перед входом в систему — мосты и акведуки имеют ограниченную высоту. Рекомендуется предварительно изучить актуальные лоции Scottish Canals и связаться с диспетчерской службой.
Восстановление связи между двумя каналами дало импульс речному туризму в регионе: ежегодно маршрут «Рог изобилия» проходят тысячи маломерных судов. Если вы планируете яхтенный тур по Шотландии, этот маршрут — один из самых колоритных внутренних водных путей Европы.
Что такое Фолкеркское колесо?
Фолкеркское колесо — вращающийся судоподъёмник в Шотландии, открытый в 2002 году. Он соединяет канал Форт-Клайд с каналом Юнион и является единственным сооружением такого типа в мире.
Как работает Фолкеркское колесо?
Две гондолы, наполненные водой, закреплены на противоположных концах вращающейся оси. Благодаря закону Архимеда вес каждой гондолы остаётся постоянным, даже когда в ней находится судно. Уравновешенные гондолы вращаются с минимальными затратами энергии, перемещая суда на 24 метра вверх или вниз примерно за 15 минут.
Сколько энергии тратит Фолкеркское колесо?
Один полный цикл потребляет около 1,5 кВт·ч — столько же, сколько потребуется, чтобы восемь раз вскипятить электрический чайник. Это исключительно мало для сооружения весом более 1 200 тонн.
На какую высоту поднимает суда Фолкеркское колесо?
Колесо поднимает суда на 24 метра — такова разница уровней воды между каналом Форт-Клайд внизу и каналом Юнион вверху. Это примерно высота восьмиэтажного здания.
Можно ли прокатиться на Фолкеркском колесе?
Да, туристические прогулки на лодке доступны ежедневно в сезон (апрель–октябрь). Поездка длится около 45 минут и включает проход через колесо и часть канала Юнион. Стоимость — около 18 английских фунтов стерлингов для взрослых (около 1700 рублей РФ по курсу ЦБ РФ на день публикации статьи). Вход на смотровую площадку — бесплатный.
Где находится Фолкеркское колесо?
Адрес: Lime Rd, Tamfourhill, Falkirk FK1 4RS, Шотландия. Добраться можно на поезде из Эдинбурга (30 минут) или Глазго (25 минут), затем на автобусе или такси.
Почему Фолкеркское колесо считается уникальным сооружением?
Оно единственное в мире вращающееся колесо для подъёма судов. Уникальность — в сочетании инженерных принципов: использование закона Архимеда для достижения равновесия делает систему невероятно энергоэффективной. При этом сооружение стало полноценным звеном трансшотландского водного маршрута, возродив судоходство между Эдинбургом и Глазго после 35-летнего перерыва.
Фолкеркское колесо — это редкий случай, когда инженерная задача решена красиво и в буквальном смысле: конструкция не только работает эффективно, но и выглядит как произведение искусства. Два канала, разлучённые на треть века, вновь соединились с помощью механизма, который вращает сотни тонн воды на энергии нескольких чайников.
Если вы планируете морское путешествие в Шотландию или просто хотите увидеть, как работают водные пути страны, — колесо в Фолкерке стоит того, чтобы включить его в маршрут. Прокатиться через него на лодке, почувствовав медленный поворот гондолы над землёй, — это один из тех опытов, которые запоминаются надолго.
